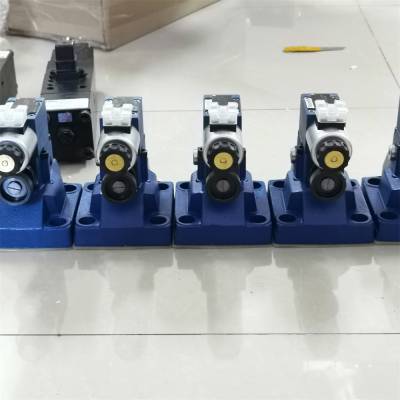

| 产品特性：精度高 | 品牌：Rexroth/力士乐 | 型号：DBW30B1-5X/315-6EW110N9K4 |
| 加工定制：否 | 标准：德标 | 材料级别：一级 |
| 材质：金属 | 产地：中国大陆 | 阀体材料：金属 |
| 工作温度：88 | 密封材料：金属 | 适用介质：强酸碱 |
| 用途：工业 | 重量：6 | 规格：常规 |
01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | |
.DB | W | 5 倍 | / | K4 | * |
01 | 泄压阀 | .DB |
02 | 带方向阀 | W |
03 | 先导式阀门（完整） | 无代码 |
不带主阀芯的先导控制阀（请勿输入任何尺寸） | C | |
带主阀芯的先导控制阀（输入尺寸 10 或 30） | C | |
不带主阀芯的先导控制阀，用于底板安装（请勿输入任何尺寸） | T 1） | |
04 | 尺寸 10 | |
底板安装“无代码” | 10 | |
螺纹连接“G” | 10 （G1/2） | |
尺寸 16 | ||
螺纹连接“G” | 15 （G3/4） | |
尺寸 25 | ||
底板安装“无代码” | 20 | |
螺纹连接“G” | 20 （G1） | |
螺纹连接“G” | 25 （G1 1/4） | |
尺寸 32 | ||
底板安装“无代码” | 30 | |
螺纹连接“G” | 30 （G1 1/2） | |
05 | 常闭 | 一个 |
常开 | B | |
连接类型 | ||
06 | 底板安装或插装阀 | 无代码 |
用于螺纹连接 | G | |
压力调节的调节类型 | ||
07 | 旋钮（不适用于“C”和“T”版本） | 1 |
带六角形和保护盖的套筒 | 2 | |
带刻度的可锁定旋钮 | 3 2) | |
带刻度的旋钮 | 7 | |
08 | 主阀芯 ?24 mm（所有尺寸） | – |
主阀芯 ?28 mm（仅适用于 NG32） | N | |
09 | 组件系列 50 ...59 (50 ...59：安装和连接尺寸不变） | 5 倍 |
10 | 设定压力高达 50 bar | 50 |
设定压力高达 100 bar | 100 | |
设定压力高达 200 bar | 200 | |
设定压力高达 315 bar | 315 | |
设定压力高达 350 bar | 350 | |
先导油流 | ||
11 | 外部先导油供应，内部先导油回油 | X 3） |
内部先导油供应，外部先导油回油 | Y | |
先导油供应和外部先导油回油 | XY 3） | |
12 | 标准版 | 无代码 |
最小开裂压力的阀门（不适用于“无主阀芯”的版本，不适合相互释放） | U 4） | |
13 | 无需切换减震 | 无代码 |
带开关减震 | S | |
14 | 带换向滑阀（数据表 23178） | 6E |
带换向座阀（数据表 22058） | 6个月 | |
15 | 直流电压 24 V | G24 |
交流电压 230 V， 50/60 Hz | W230 | |
16 | 无需手动超控 | 无代码 |
带隐藏式手动超控 | N9 | |
使用手动超控 | N | |
电气连接 | ||
17 | 连接器 DIN EN 175301-803 | K4 5） |
18 | 换向滑阀 B 通道中的喷嘴 ?1,2 mm（版本“6E”） | 建议12 6） |
喷嘴 ?1,2 mm 在方向座阀的通道 P 中（版本“6SM”） | B12 6） | |
耐腐蚀性 | ||
19 | 没有 | 无代码 |
密封材料 | ||
20 | 丁腈橡胶密封件 | 无代码 |
氟橡胶密封件 | V | |
观察密封件与所用液压油的兼容性。（可根据要求提供其他密封件） | ||
设备指令 | ||
21 | 无型式检验程序 | 无代码 |
根据压力设备指令 2014/68/EU 进行型式检验测试的安全阀 | E | |
22 | 纯文本中的更多详细信息 | * |
| 1) | DBT对应于DBC，但具有封闭的中心孔 |
| 2) | 带材料编号的 H 键R900008158包含在交付范围内。 |
| 3) | 不适用于版本“DBC” |
| 4) | 仅可在压力等级高达 315 bar |
| 5) | 配接连接器，单独订购，请参阅“附件” |
| 6) | 订购代码仅适用于附有方向阀和开关减震器（“S”）的版本 |
经过型式检验测试的DBW型安全阀...E
（组件系列 5X 符合压力设备指令 2014/68/EU）
议员 | 型号名称 | 组件标记 | 流量 qVmax 以升/分钟为单位，带先导油回油 | 以巴为单位设置响应超压 | |
外部“Y” | 内部“–” | ||||
10 |  | T?V.SV.? – 851.12.F.G.p | 170 230 230 230 | 130 200 200 200 | 30 ...60 61 ...110 111 ...210 211 ...350 |
25 | | T?V.SV.? – 852.22.F.G.p | 250 270 420 450 | 180 210 320 400 | 30 ...60 61 ...110 111 ...210 211 ...350 |
32 | | T?V.SV.? – 853.32.F.G.p | 600 600 650 700 | 225 340 540 580 | 30 ...60 61 ...110 111 ...210 211 ...350 |
1 | 换向阀，常闭 | 一个 |
换向阀，常开 | B | |
2 | 用于底板安装 | 无代码 |
用于螺纹连接 | G | |
压力调节的调节类型 | ||
3 | 手轮（压力调节密封，卸载或设置较低的响应压力！ | 1 |
带密封保护盖（无法调整/卸载） | 2 | |
压力 | ||
4 | 由客户输入，例如压力调节≥ 30 bar，可以以 5 bar 为步长。 | 例如 150 |
先导油流 | ||
5 | 内部先导油供应，内部先导油回油 | 无代码 |
内部先导油供应，外部先导油回油（推荐） | Y 1） | |
电气规格 | ||
6 | 请参阅上面的类型代码 | 例如EG24N9K4 |
7 | 丁腈橡胶密封件 | 无代码 |
氟橡胶密封件 | V | |
? | 在工厂输入的值 |
| 1) | 无法从外部“X”进油 |
常规
大小 | 10 | 16 | 25 | 32 | ||||
| .DB。。15 | .DB。。20 | .DB。。25 | ||||||
重量 | 底板安装 | 嗡...... | 公斤 | 4.05 | - | 4.95 | - | 5.85 |
唰... | 公斤 | 2.65 | ||||||
DBWC 10 或 30 ... | 公斤 | 2.95 | ||||||
螺纹连接 | 嗡......G | 公斤 | 6.75 | 6.65 | 6.55 | 6.45 | 6.25 | |
安装位置 | 任何 | |||||||
环境温度范围 | 丁腈橡胶密封件 | °C | -30 ... +50 | |||||
氟橡胶密封件 | °C | -15 ... +50 | ||||||
外壳材料的***稳定性 | 带底板安装和“DBWC”版本 | 外壳材料的选择应确保在所有可以想象的操作条件下（例如，在耐压性、螺纹剥皮强度和拧紧扭矩方面）具有足够的安全性。 |
水力的
大小 | 10 | 16 | 25 | 25 | 32 | ||
工作压力 | 端口 P | 酒吧 | 350 | ||||
端口 X | 酒吧 | 350 | |||||
端口 T | 酒吧 | 315 | |||||
反压 | 端口 Y（直流电磁阀） | 酒吧 | 210 | ||||
端口 Y（交流电磁阀） | 酒吧 | 160 | |||||
端口 T（直流电磁阀） | 酒吧 | 210 | |||||
端口 T（交流电磁阀） | 酒吧 | 160 | |||||
最小设定压力 | 与流量相关，请参见特性曲线 | ||||||
设定压力 | 酒吧 | 50 100 200 315 350 | |||||
流量 | 底板安装 | 升/分钟 | 250 | - | 500 | - | 650 |
螺纹连接 | 升/分钟 | 250 | 500 | 650 | |||
液压油 | 见表 | ||||||
液压油温度范围 | 丁腈橡胶密封件 | °C | -30 ... +80 | ||||
氟橡胶密封件 | °C | -15 ... +80 | |||||
粘度范围 | 毫米?/秒 | 10 ...800 | |||||
液压油的允许污染程度 1） | 符合 *** 20 （c） 的 18/15/4406 级 |
| 1) | 液压系统中必须遵守为组件***的清洁度等级。***过滤可防止故障，同时延长组件的使用寿命。有关筛选器的选择，请参阅 /filter。 |
笔记：
储罐预紧力增加最小设定压力（端口 T 和 Y） 换向座阀的技术数据参见数据表 22058，换向滑阀数据表 23178。
液压油 | 分类 | 合适的密封材料 | 标准 | 数据表 | |
矿物油 | HL， HLP | 丁腈橡胶，FKM | DIN 51524 | 90220 | |
可生物降解 1) | 不溶于水 | 海特格 | 氟橡胶 | *** 15380 认证 | 90221 |
希斯 | 氟橡胶 | ||||
易溶于水 | HEPG | 氟橡胶 | *** 15380 认证 | ||
阻燃 | 无水 | HFDU（乙二醇碱） | 氟橡胶 | *** 12922 认证 | 90222 |
HFDU（酯碱） 1) | 氟橡胶 | ||||
有关液压油的重要信息： 有关使用其他液压油的更多信息和数据，请参阅上面的数据表或联系我们。技术阀门数据（温度、压力范围、生命周期、维护间隔等）可能存在限制。所用液压油的点火温度必须比电磁阀表面温度高 50 K。阻燃 – 含水：工作压力 210 bar 与矿物油 HL、HLP 30 ...100 % 液压油温度 60 °C 可生物降解且阻燃：如果使用这种液压油，少量溶解的锌可能会进入液压系统。 |
| 1) | 不建议用于防腐蚀版本“J3” |
偏差技术数据：DBW型型式检验测试安全阀...E
（组件系列 5X 符合压力设备指令 2014/68/EU）
水力的
版本 | 先导油流“无代码” | 先导油流“Y” | ||
反压 | 端口 Y | 酒吧 | - | 0 |
端口 T | 参见反压的特性曲线和解释性说明 | PT<15 | ||
流量 | 请参阅订购代码、安全说明和特性曲线“型式检验测试安全阀” | |||
液压油 | 矿物油（HL、HLP）符合 DIN 51524 和 DIN 51524-1 标准 | |||
粘度范围 | 毫米?/秒 | 12 ...230 |
